Hva er forskjellene mellom rettvinklede, nedsenkede og rett-gjennom pulsventiler? Hvordan velge basert på krav?

Som de viktigste aktiveringskomponentene i puls-jet-rensesystemer, fungerer den elektromagnetiske pulsventilen som "bryter" for trykkluft for puls-jet-støvoppsamlere. Dens ytelse påvirker oppsamlerens prosesseringskapasitet og støvfangsteffektiviteten direkte. For å hjelpe industribrukere med nøyaktig å forstå de tekniske forskjellene mellom de tre vanlige pulsventiltypene – rettvinklet, nedsenket og rett gjennom – og vitenskapelig formulere utvalgsplaner, skisserer denne artikkelen systematisk strukturen, prinsippene og gjeldende scenariene til disse ventilene basert på industriens tekniske spesifikasjoner og produktegenskaper. Den gir referanse for ingeniørdesign for støvfjerning og utstyrsdrift og vedlikehold.

I. Kjernedefinisjoner og strukturelle egenskaper for de tre pulsventiltypene

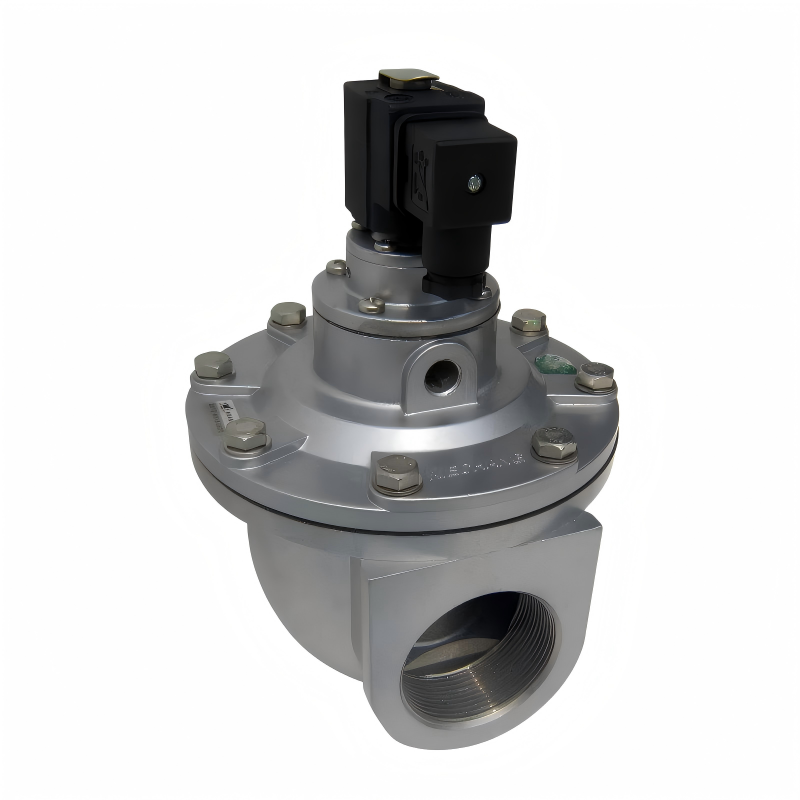

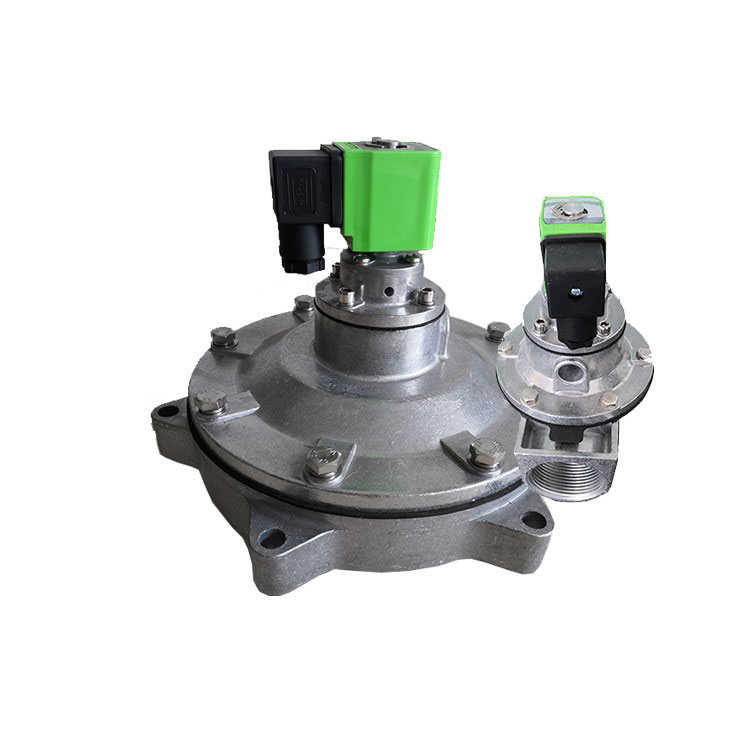

Rettvinklet elektromagnetisk pulsventil

Dens karakteristikk er at luftinntaks- og utløpsrørene til den rettvinklede ventilen er i en vinkel på 90°. Ventilhuset og panseret er støpt med aluminiumslegeringsmateriale. Etter overflatebehandling viser de utmerket korrosjonsbestandighet. Membranen og tetningspakningen er produsert ved hjelp av en vulkanisert komposittprosess. Råvarene til det elektromagnetiske pilothodet består av høyeffektive magnetiske materialer og magnetiske skjermingsmaterialer i rustfritt stål. Kritiske komponenter som fjærer og festemidler er laget av rustfritt stål. Tilkoblingsmetode: Luftfordelerrøret (lufttank) og støvsamlerens blåserør føres inn i henholdsvis ventilens innløp og utløp, tettet med trykkmuttere i begge ender.

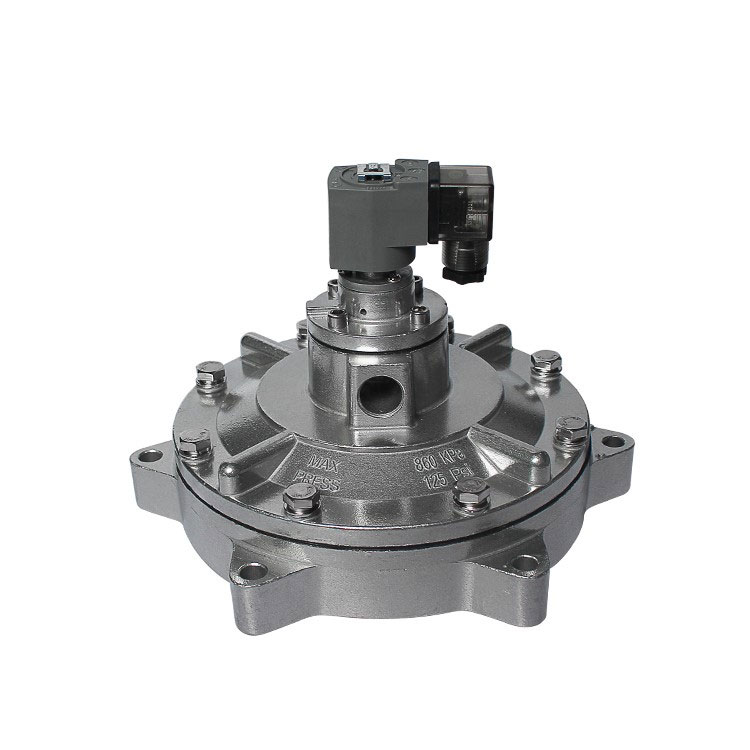

Nedsenket elektromagnetisk pulsventil

Består av et elektromagnetisk pilothode, membranenhet (membran, trykkfjær, tetning) og ventilhus. Installert nedsenket i luftreservoaret, kobles det til reservoaret via en flens. Utløpsporten er sentralt plassert i ventilhuset inne i reservoaret, og strekker seg gjennom komponenter som en veggpenetrerende enhet for å gå inn i blåsekammeret for drift. Denne ventiltypen har optimert strømningskanaldesign som effektivt reduserer gassstrømmotstanden, og sikrer stabil drift selv under lavtrykksforhold. Denne designen reduserer energiforbruket og forlenger membranens levetid.

Rett gjennom elektromagnetisk pulsventil

Senterlinjene til luftinntaket og -utløpet er rettet inn i en rett linje uten vinkelavvik, med gassstrømretningen tydelig markert på ventilhusets overflate. Installasjon innebærer å koble den ene enden til luftrøret som strekker seg fra lufttanken og den andre enden til luftrøret til blåsekammeret. Den enkle strukturen letter installasjonen, noe som gjør den til en vanlig komponent i lufttanks pulsstøvsamlere.

II. Komparativ analyse av vanlige og særegne arbeidsprinsipper

Arbeidsprinsipp for rettvinklede pulsventiler

En membran i ventilen deler den inn i fremre og bakre luftkammer. Når trykkluft tilføres, kommer den inn i det bakre kammeret via en gassåpning. Trykket i det bakre kammeret tvinger membranen til å tette utløpsporten, og plasserer ventilen i "lukket" tilstand.

Et elektrisk signal fra pulsstrålekontrollinstrumentet beveger den elektromagnetiske pulsventilens anker, og åpner det bakre kammerets ventilasjonshull. Det bakre kammeret reduseres raskt, noe som får membranen til å trekke seg tilbake. Trykkluft strømmer deretter gjennom ventilutløpet, og setter pulsventilen i "åpen" tilstand. Den umiddelbare frigjøringen av trykkluft skaper en jetstrøm.

Når det elektriske signalet fra pulskontrolleren opphører, tilbakestilles ventilankeret. Det bakre kammerventilen lukkes, og trykket i det bakre kammeret stiger, og tvinger membranen tilbake mot ventilutløpet. Pulsventilen går tilbake til "lukket" tilstand.

Arbeidsprinsipp for nedsenket pulsventil

Pulsventilen er delt inn i fremre og bakre kammer. Når trykkluft tilføres, kommer den inn i det bakre kammeret gjennom en gassåpning. Trykket i det bakre kammeret tvinger membranen til å tette ventilutløpet, og holde pulsventilen i "lukket" tilstand.

Når et elektrisk signal fra pulskontrolleren beveger ventilankeret, åpnes det bakre kammerventilen. Rask trykktap i det bakre kammeret får membranen til å bevege seg, slik at komprimert luft slipper ut gjennom ventilutløpet. Pulsventilen går inn i "åpen" tilstand, og frigjør et øyeblikk med trykkluft.

Når det elektriske signalet fra pulskontrolleren opphører, tilbakestilles ventilankeret, bakkammerventilen lukkes, og trykket i det bakre kammeret øker, noe som tvinger membranen til å tette ventilutløpet. Pulsventilen går tilbake til "lukket" tilstand.

Arbeidsprinsippet for den rett gjennomgående pulsventilen

1. Lukking av strøm: Trykkluft kommer inn i det bakre kammeret gjennom gasshullet. Bakre kammertrykk > frontkammertrykk, trykk på membranen for å tette hovedventilutløpet, og lukke ventilen.

2. Oppstartsåpning: Pulskontrolleren sender et signal, elektromagnetisk kraft løfter ankeret og åpner ventilasjonshullet. Det bakre kammeret reduseres raskt, og skaper en trykkforskjell mellom det fremre og bakre kammeret. Membranen beveger seg bakover, åpner hovedventilporten, og trykkluft blåses ut.

3. Power-off Reset: Når det elektriske signalet opphører, kommer armaturfjæren tilbake og lukker ventilasjonshullet. Trykket i det bakre kammeret gjenopprettes gjennom gasshullet, noe som får membranen til å tilbakestilles og lukke hovedventilporten og gå tilbake til utgangstilstanden.

III. Viktige tekniske parametere og utvalgskriterier

Standardisering av kjernetekniske parametere: Innenlandske rettvinklede og rett-gjennom pulsventiler opererer innenfor et trykkområde på 0,4-0,6MPa. Importerte motstykker opererer jevnt med 0,4-0,6 MPa uavhengig av type. Begge kategoriene viser ingen grunnleggende forskjeller i trykktoleranse eller påføringstrykk.

Tre kjerneprinsipper for vitenskapelig utvalg

1. Driftstrykkkompatibilitetsprinsipp: For lavtrykksscenarier (som krever redusert luftkildetrykk), prioriter neddykkede elektromagnetiske pulsventiler. For standard trykkforhold (0,4-0,6MPa), velg fleksibelt rettvinklet eller rett gjennomgående typer basert på installasjonsbegrensninger.

2. Monteringsplasstilpasningsprinsipp: Når lufttanken og blåserøret er vertikalt på linje, bruk rettvinklede elektromagnetiske pulsventiler. For lineære oppsett, bruk rett-gjennom elektromagnetiske pulsventiler. Når intern installasjon inne i lufttanken er nødvendig, foretrekkes neddykkede elektromagnetiske pulsventiler.

3. Utstyrstype-korrespondanse Prinsipp: Luftboks-pulsstøvsamlere bør primært bruke rett-gjennom elektromagnetiske pulsventiler. Pulse baghouse støvsamlere kan velge rettvinklede elektromagnetiske pulsventiler basert på installasjonsvinkel. For store støvoppsamlingssystemer som opererer under lavtrykksforhold, anbefales neddykkede elektromagnetiske pulsventiler.

IV. Industriapplikasjonskontekst og Outlook

Elektromagnetisk pulsventil er mye brukt i støvoppsamlingsapplikasjoner, og ytelsesstabiliteten påvirker direkte miljøbehandlingseffektiviteten og industriell produksjonskontinuitet. Ettersom miljøstandardene fortsetter å forbedres, fortsetter kravene til energieffektive og langtidsholdbare pulsventiler å øke. Denne utgivelsen av tekniske sammenligninger og utvalgsretningslinjer for tre vanlige pulsventiltyper har som mål å hjelpe industribrukere med å unngå valgfeller, forbedre støvoppsamlingssystemets effektivitet og redusere driftskostnadene. I fremtiden vil teknologiske fremskritt fokusere på mer presis trykkkontroll, forlenget levetid og bredere tilpasningsevne til ulike driftsforhold, og gi kjernekomponentstøtte for industriell grønn transformasjon.
