Stempelpulsventil

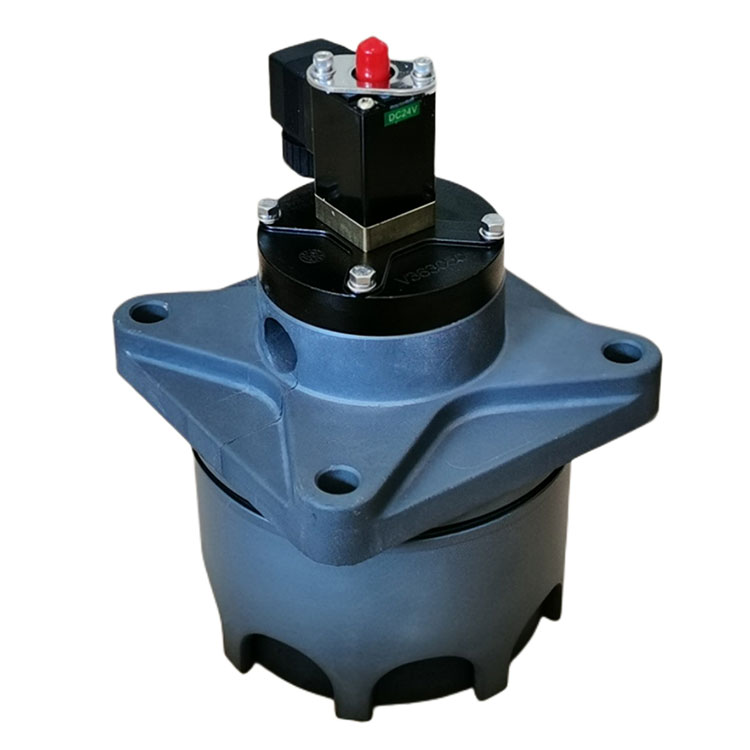

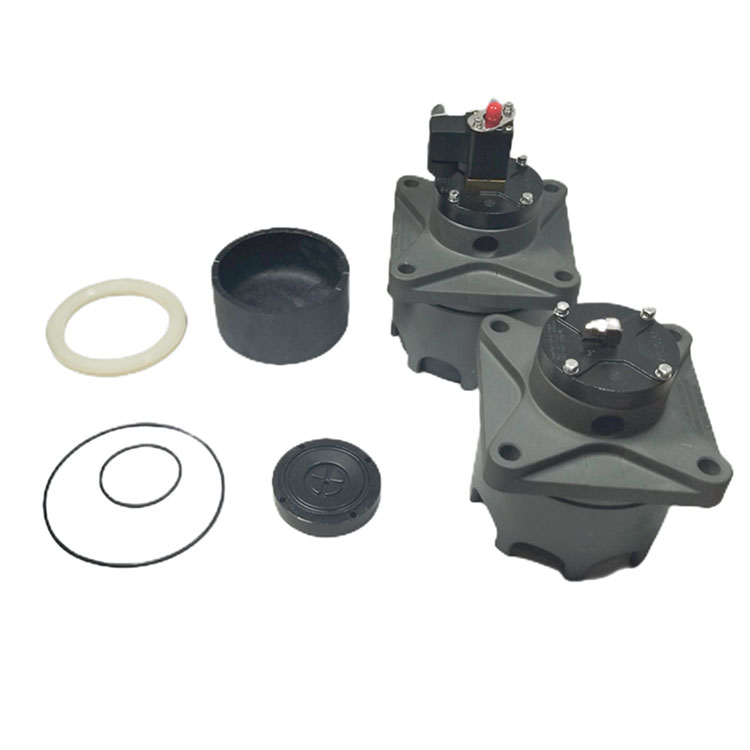

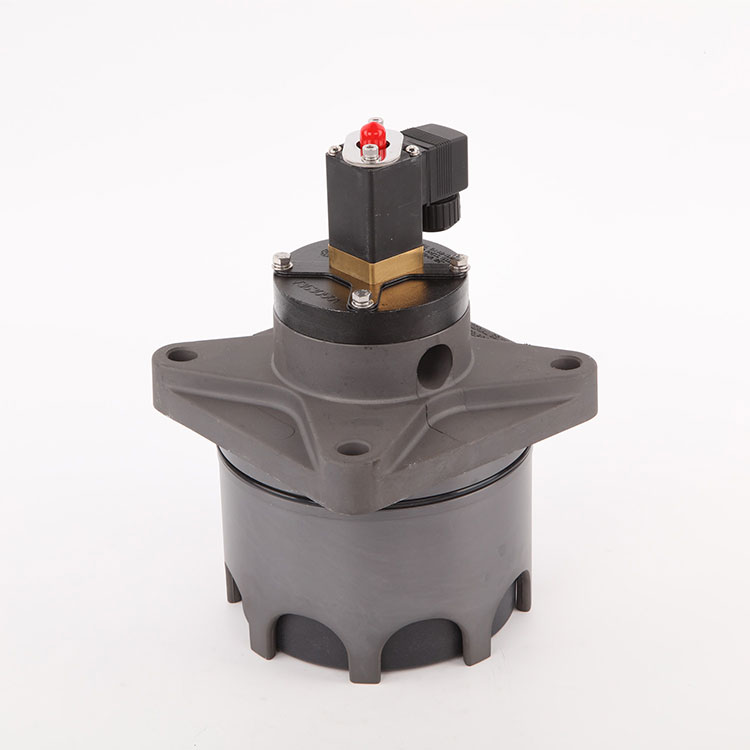

Qingdao Star Machine gir V1614718 stempelpulsventil, den er basert på membranelektromagnetisk pulsventil og stempelmekanismeutforming, ved å ta i bruk innebygd struktur, med sterkere blåsende ytelse og lengre levetid. Kjernefunksjonene er:

Strukturelle funksjoner

Sammensatt av elektromagnetisk pilothode, stempel og ventillegeme, er området med stempelskammeret større enn frontkammeret, og den pneumatiske kraften sikrer sensitiv lukkende tilstand.

Avbestilling av gummi membran og trykkfjær, bruk av stempelstruktur med høy styrke, forbedrer holdbarheten betydelig.

Arbeidsprinsippet for stempelpulsventilen er delt inn i to trinn:

Blåsende tilstand: Etter at signalet er lagt inn av den elektriske kontrolleren, åpner det elektromagnetiske pilothodet det lossende hullet, og trykkgassen i frontkammeret på stempelet løfter opp stemplet og åpner den blåse kanalen.

Lukket tilstand: Etter at signalet forsvinner, skyver losshullet, gasstrykket i bakkammeret til stempelet skyver stemplet for å tilbakestille, og kanalen er lukket.

Teknisk standard

Arbeidstrykk: 0,2 ~ 0,6MPa

Spenningsspesifikasjon: DC24V eller AC220V/50Hz

Beskyttelsesgrad: IP65

Arbeidsmedium: ren luft

Gjeldende temperatur: Romtemperatur Type -25 ~ 85 ℃, Høy temperatur -type -25 ~ 230 ℃.

Livsspenn: 1 million ganger

Installasjonsspesifikasjon av stempelpulsventilen

Tetningskrav: Den gjengede tilkoblingen skal fylles med PTFE råstofftape eller trådforsegling, og den kombinerte overflaten på luftfordelingsboksen skal være glatt og ren.

Luftkildebehandling: Luftinnløpsrøret til luftfordelingsboksen skal installeres med et filter og regulator, og bunnen er utstyrt med en avløpsventil for å sikre at trykkluften er tørr og fri for urenheter.

Behandlingsnøyaktighet: Luftpakkeinstallasjon ender ansikt i henhold til figur 2 -prosessering, for å sikre at størrelsestoleranse og overflateuhet.

Rengjøringskrav: Luftposen og blowpipe skal rengjøres grundig før installasjon for å unngå gjenværende rusk.

Forbindelse

Når du installerer med den runde manifolden, bør dimensjonene være i henhold til fig. 3 for å sikre samsvar med forbindelsen (f.eks. Φ150/φ120 blenderåpning).

Maskinskjemaet for manifoldforbindelsen (fig. 2) spesifiserer nøkkeldimensjonene: 180 mm Total bredde, 15 ° avfasning, Δ = 4,5 mm veggtykkelse.

Ytre dimensjoner

De ytre dimensjonene til den 3-tommers stempelpulsventilen er vist i figur 3, med nøkkelparametere som total lengde på 134 mm og monteringshull med φ151mm merket.

Med kompakt design og fleksibel blowpipe -arrangement er ventilen egnet for etterspørsel av rengjøring av høy effektivitet i industrielt støvfjerningssystem. Ved å optimalisere stempelstrukturen og elektromagnetisk kontroll oppnår den rask respons og stabil drift, og oppfyller de strenge kravene til pålitelighet og presisjon for eksportprodukter.

Figur.1 Figur.2Figur.3
