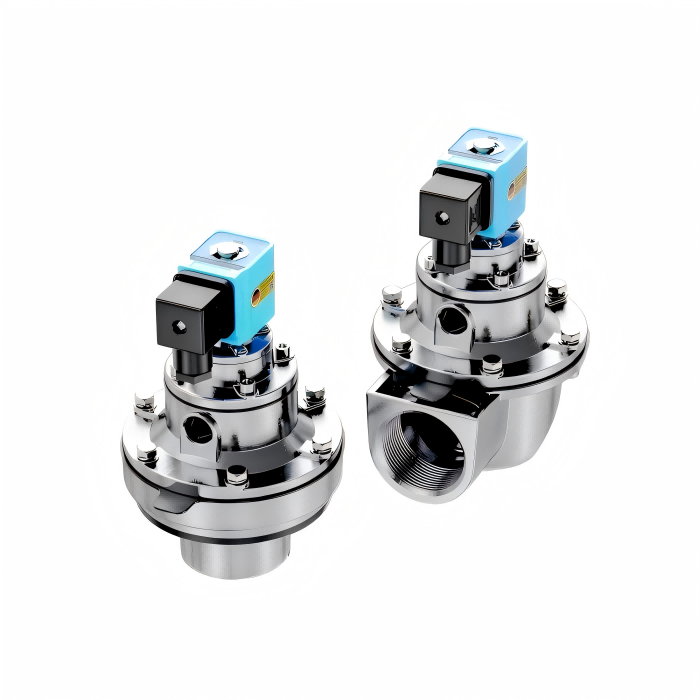

DMF-Z-20 pulsventil

DMF-Z-20 rettvinklet elektromagnetisk pulsventil Den elektromagnetiske pulsventilen (også kjent som en membranventil) fungerer som trykkluft-"bryteren" for puls-jet-rensesystemet i pulsjet-støvoppsamlere. Kontrollert av signaler fra pulsjet-kontrollinstrumentet, utfører den sekvensielt pulsstrålerengjøring på filterposer etter rad (eller rom), og holder støvsamlerens motstand innenfor et forhåndsinnstilt område for å sikre dens prosesseringskapasitet og støvoppsamlingseffektivitet.

Skjematisk diagram:

Strukturelle funksjoner:

DMF-Z-20 er en rettvinklet elektrisk pulsmagnetventil. Dens strukturelle egenskaper er som følger:

Rettvinklet design: Innløpet og utløpet danner en 90° vinkel, noe som sikrer jevn luftstrøm og egnethet for installasjon mellom lufttanker og støvsamlerblåserør.

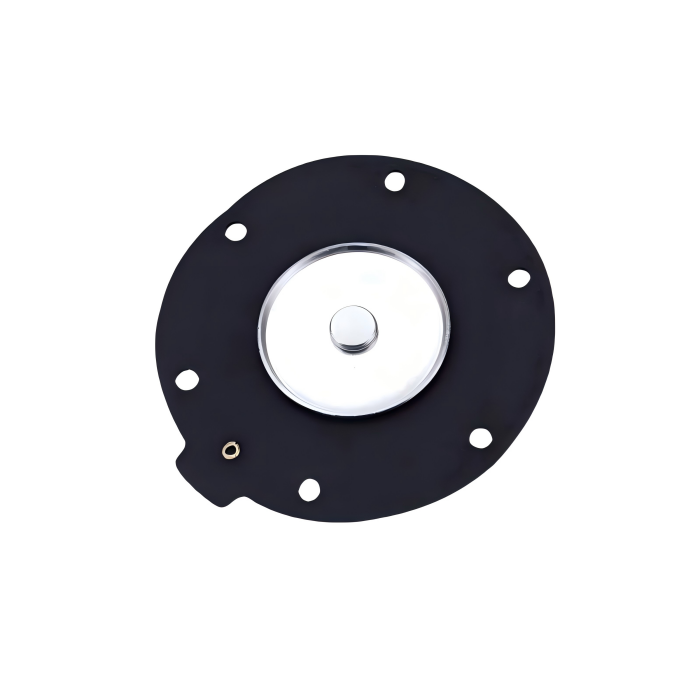

Nøkkelkomponenter: Inkluderer et elektromagnetisk hode, membran, ventilhus og fjær. Ventilhuset er laget av legert aluminium, mens membranen vanligvis har en nitrilgummi-forsterket struktur, som gir slitestyrke og høy tetningsytelse.

Tilkoblingsmetode: Har en G3/4" tilkoblingsgjenge med en nominell diameter på 20 mm.

Membranaktivering: Drives av pneumatisk trykkdifferensial. Når den aktiveres, åpner solenoidhodet avlastningsporten for å ventilere trykket i det bakre kammeret, slik at gassen i frontkammeret kan løfte membranen for tilbakeblåsing. Ved avspenning tilbakestilles fjæren for å lukke åpningen, og gjenopprette den forseglede tilstanden.

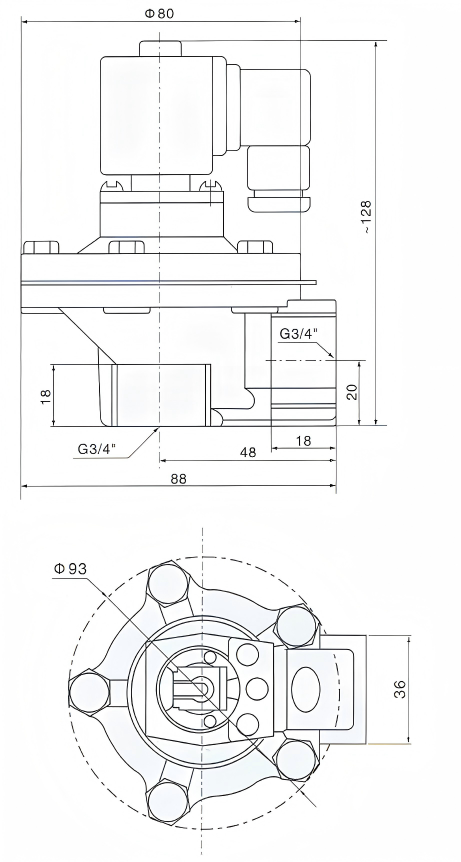

DMF-Z-20 Totale dimensjoner:

Tekniske spesifikasjoner:

Arbeidsprinsipp:

DMF-Z-20 rettvinklet elektromagnetisk pulsventil Membranen deler den elektromagnetiske pulsventilen i fremre og bakre luftkammer. Når trykkluft tilføres, kommer den inn i det bakre kammeret gjennom gassåpningen. På dette tidspunktet tvinger det bakre kammertrykket membranenheten til å tette ventilutløpet, og plasserer den elektromagnetiske pulsventilen i "lukket" tilstand.

Et elektrisk signal fra pulsstrålekontrollinstrumentet får ventilankeret til å trekke seg tilbake. Dette åpner eksosåpningen i det bakre kammeret, og reduserer det raskt. Membranen beveger seg bakover, slik at komprimert luft kan stråle gjennom ventilutløpet. Ventilen går inn i "åpen" tilstand.

Når det elektriske signalet fra pulsjetkontrolleren opphører, tilbakestilles ankeret til den elektromagnetiske pulsventilen. Eksosåpningen til det bakre kammeret lukkes, og trykket i det bakre kammeret øker, noe som tvinger membranenheten til å tette tett mot ventilutløpet. Den elektromagnetiske pulsventilen går tilbake til "lukket" tilstand.

Bruksområder:

DMF-Z-20-kjernen er designet for pulse-jet støvoppsamlerrensesystemer, kompatibel med filterposer, filterpatroner, keramiske rør og andre filtreringselementer. Den fungerer som "bryter" for trykkluft for tilbakeblåsningssystemet. Dens bruksområder er konsentrert i industrielle omgivelser med mye støv:

Miljøstøvkontroll:Pulse-jet rensesystemer som er kompatible med forskjellige støvoppsamlere for baghus/patron.

Industriell produksjon:Byggematerialer (sement/kalk), metallurgi (stål/smelting), gruvedrift, kjemikalier, farmasøytiske produkter, fôrbehandling, trebearbeiding, papirproduksjon, etc.

Andre applikasjoner:Assistert blåsing i pneumatiske transportsystemer, og utstyr/driftsforhold som krever puls-jet-rengjøring.
