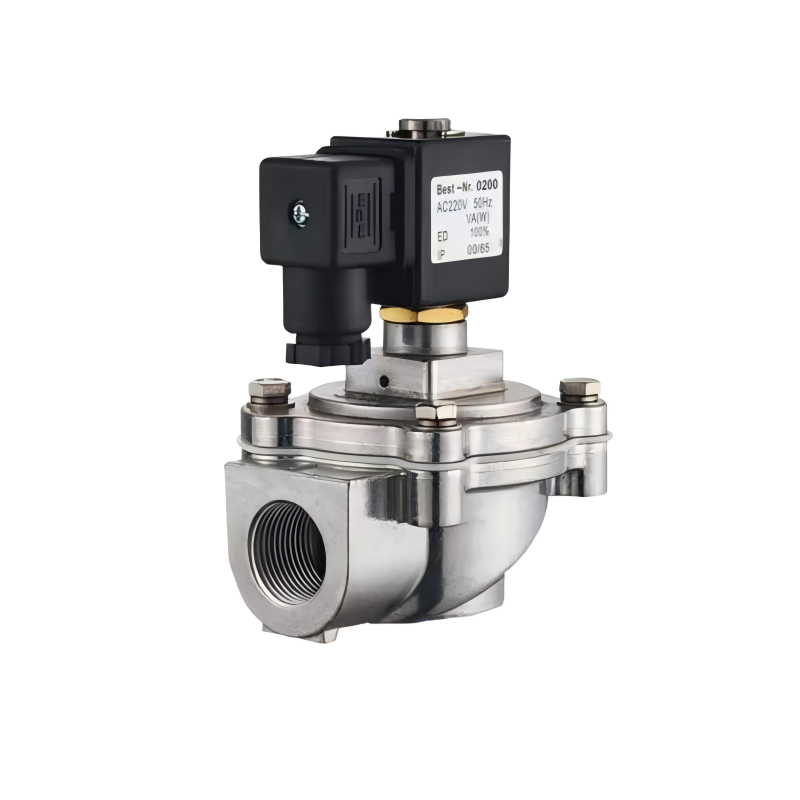

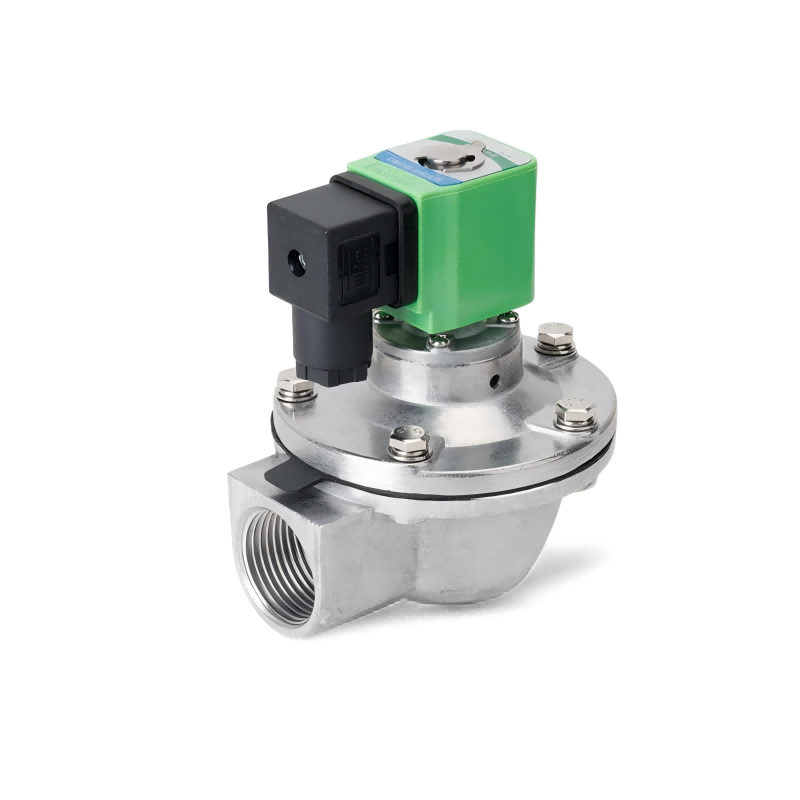

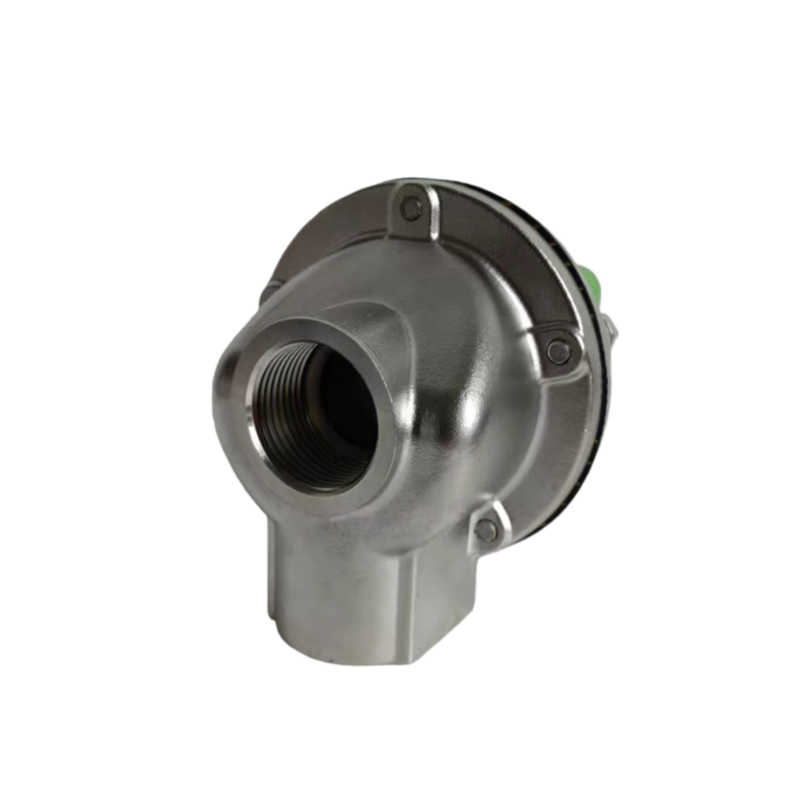

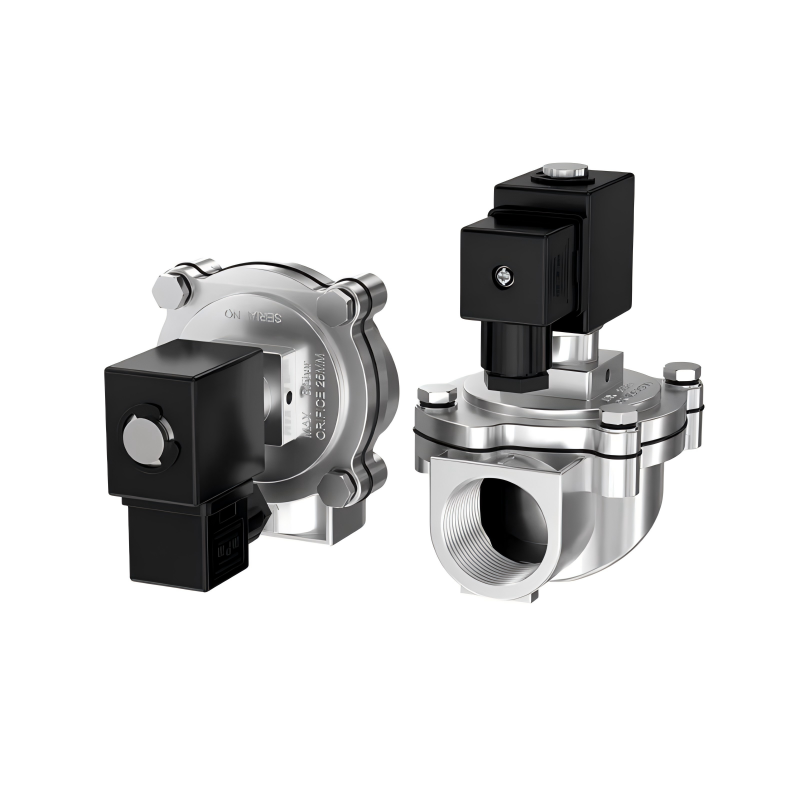

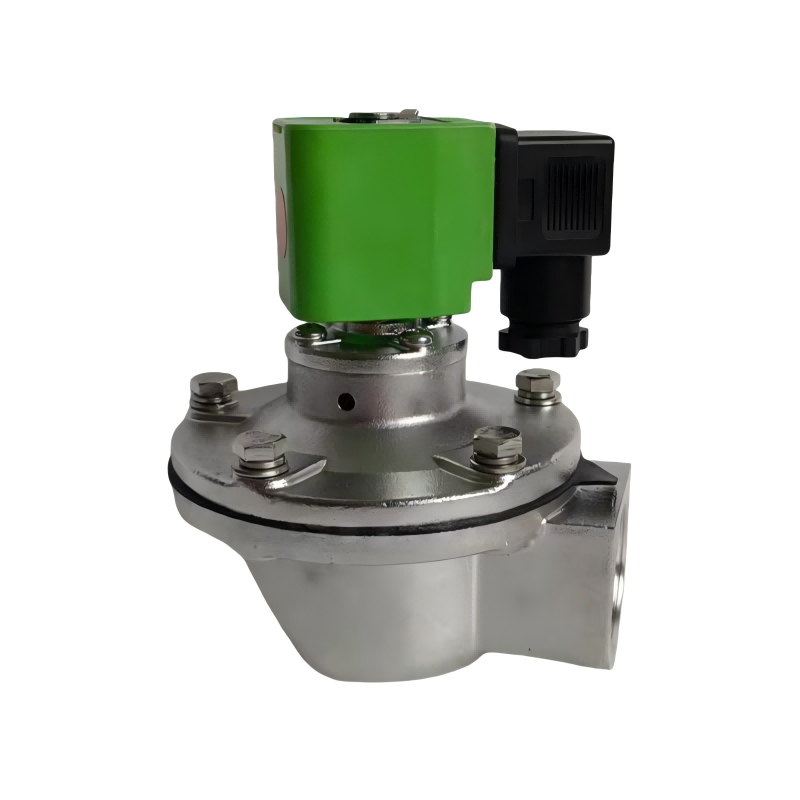

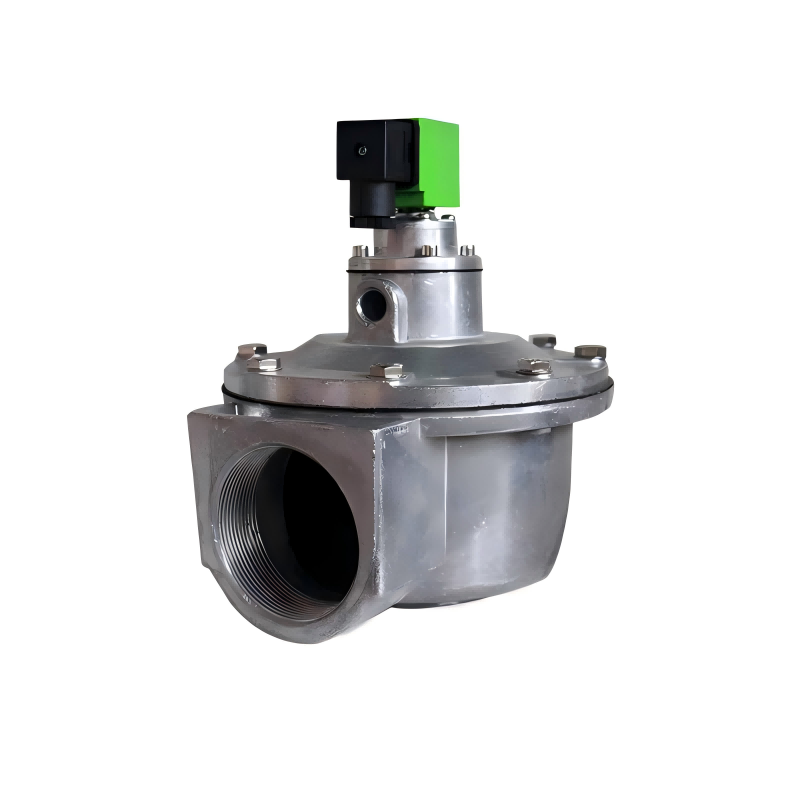

DMF-Z pulsventil

DMF-Z rettvinklet elektromagnetisk pulsventil er en spesialisert magnetventil designet spesielt for bruk med støvoppsamlere. Den fungerer som trykkluftbryter for puls-jet-rensesystemet i pulse-jet-støvoppsamlere. Styrt av utgangssignaler fra pulsjet-kontrollinstrumentet, utfører den sekvensielt pulsstrålerengjøring på filterposer rad for rad (eller kammer for kammer). Dette holder støvsamlerens motstand innenfor et forhåndsinnstilt område, og sikrer dens prosesseringskapasitet og støvoppsamlingseffektivitet samtidig som målet om å riste støv av filterposene oppnås.

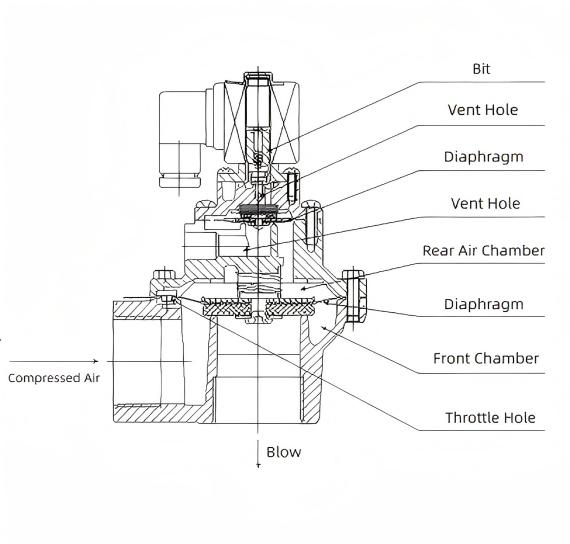

Skjematisk diagram

Strukturelle egenskaper

Ventilhuset og dekselet til den rettvinklede elektromagnetiske pulsventilen DMF-Z er laget av støpt aluminiumslegering. Etter overflatebehandling viser de utmerket korrosjonsbestandighet. Membranen og tetningspakningen er vulkanisert og kompositt ved bruk av nye prosesser. Det elektromagnetiske pilothodet er sammensatt av magnetiske materialer og magnetiske skjermingsmaterialer i rustfritt stål. Fjærer og fester er alle laget av rustfritt stål. Tilkoblingsrøret til luftfordeleren (luftkammeret) og blåserøret til støvsamleren settes inn i henholdsvis ventilinnløpet og -utløpet. Begge ender forsegles ved å stramme til kompresjonsmutrene. Ventiler er tilgjengelige i tre spesifikasjoner—20, 25 og 40S—for valg i pulse-jet baghouse støvsamlere med ulike lufthåndterings- (rense) kapasiteter. Ventilhuset og dekselet er støpt for høy tetthet, med et transparent lakkbelegg som øker korrosjonsbestandigheten. Membrantetningen bruker en metall-gummi-kompositt for utmerket stivhet og lekkasjefri ytelse. Det elektromagnetiske pilothodet gir sterk magnetisk trekk med responsiv og pålitelig drift. Ventilen viser overlegen åpningsytelse, åpner pålitelig ved 85 % av nominell spenning. Den viser også utmerket lukkeytelse, og tetter pålitelig ved 0,15 MPa lufttrykk.

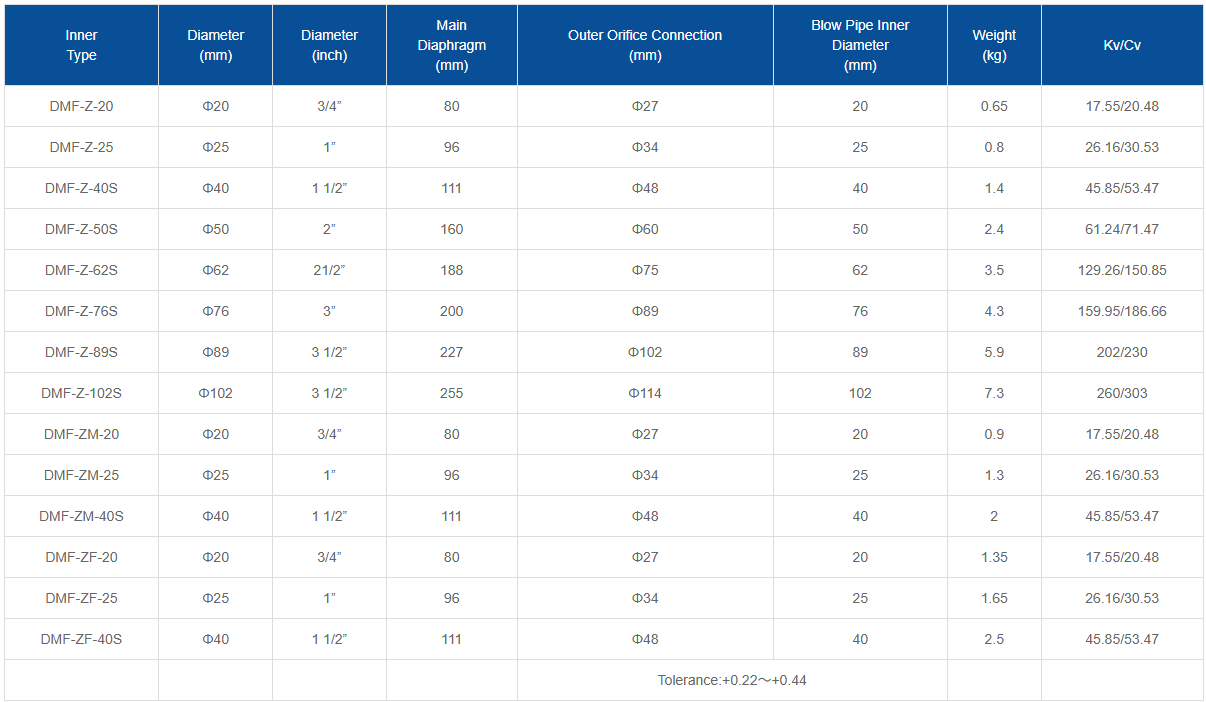

Parametere

Arbeidsprinsipp

Membranen deler den elektromagnetiske pulsventilen i fremre og bakre kammer. Når komprimert luft tilføres gjennom strupehullet inn i det bakre kammeret, tvinger det bakre kammertrykket membranen til å tette ventilutløpet, og plasserer den elektromagnetiske pulsventilen i "lukket" tilstand. Når det elektriske signalet fra pulsstrålekontrolleren opphører, tilbakestilles magnetventilankeret. Det bakre kammerventilen lukkes, og det økte trykket i det bakre kammeret tvinger membranen til å tette ventilutløpet, og returnerer magnetventilen til "lukket" tilstand. Den elektromagnetiske pulsventilen styrer åpning og lukking av ventilhusets avlastningsport via elektriske signaler. Under ventilavlastning ventileres trykkgass i det bakre kammeret, mens trykkgass i frontkammeret strupes av membranens vakuumport, og løfter membranen for å starte pulsblåsing. Når ventilhuset slutter å losse, fyller trykkgass raskt det bakre kammeret gjennom dempeåpningen. På grunn av forskjellen i kraftbærende områder på begge sider av membranen mot ventilhuset, blir gasskraften i det bakre kammeret dominerende. Dette lukker membranen pålitelig over ventilens utløpsport, og stopper pulsventilens utløp.

Bruksområder

Sektor for støvfjerningsutstyr

Baghouse-støvsamlere: Som kjernekomponenten i puls-jet-rensesystemet, styres disse enhetene av puls-jet-kontrollere for å sekvensielt blåse komprimert luft inn i filterposer, og holde støvsamlerens motstand innenfor forhåndsinnstilte grenser. Dette sikrer konsistent behandlingskapasitet og støvoppsamlingseffektivitet, noe som gjør dem mye brukt for støvkontroll i gruvedrift, byggematerialer, metallurgi og kjemisk industri.

Air-Box Pulse Støvsamlere: Visse rettvinklede DMF-Z pulsventiler kan integreres i puls-jet-systemene til luftboks-pulsstøvsamlere, og fungerer sammen med luftboksens struktur for å oppnå effektiv støvfjerning.

Luftrensefelt

Industrielt luftrensingsutstyr: Brukes til å kontrollere luftstrømmen, fjerne støv fra filteroverflater, forbedre renseeffektiviteten og forlenge filterets levetid. Egnet for bransjer med strenge krav til luftrenslighet, som elektronikk, farmasøytiske produkter og matvareforedling.

Kommersielle luftrensesystemer: I luftrenseutstyr for kjøpesentre, hoteller, kontorbygg og lignende steder, hjelper DMF-Z pulsventiler med å oppnå effektiv luftfiltrering og rensing.

Kjemisk industri

Gassseparasjon og -rensing: Brukes i gasseparasjonsenheter under kjemisk produksjon for å nøyaktig kontrollere gassstrøm og trykk, og sikre stabilitet og effektivitet i separasjonsprosessen.

Reaktorgasskontroll: Innenfor kjemiske reaktorer regulerer den gassinnløp/-utløp og trykk for å opprettholde stabile reaksjonsforhold, noe som forbedrer reaksjonskvaliteten og sikkerheten.

Energisektoren

Termiske kraftverk: Kontrollerer strømmen av forbrenningsgasser og damp for å optimere forbrenningsprosesser, forbedre energieffektiviteten og redusere forurensende utslipp.

Gassrensesystemer: Håndterer fjerning av støv og partikler under gassrensing for å sikre gasskvalitet og minimere miljøforurensning.

Støvgjenvinningssystemer

Brukes til å regulere gassstrøm, trykk og temperatur for effektiv støvgjenvinning og gjenbruk, og minimerer eksosforurensning. Kan brukes i støvgjenvinningsstadier på tvers av sement, keramikk, glass og relaterte industrier.

Væskekontrollsystemer

Bruk elektromagnetisk kraft for å nøyaktig regulere væskeinnstrømning og utstrømning i industriell produksjon. Brukes i væskeoverførings- og målesystemer for kjemiske, farmasøytiske, matvareindustrien og lignende industrier.
